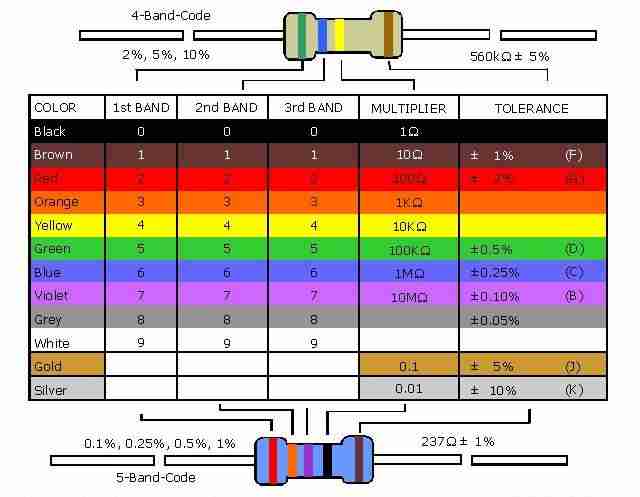

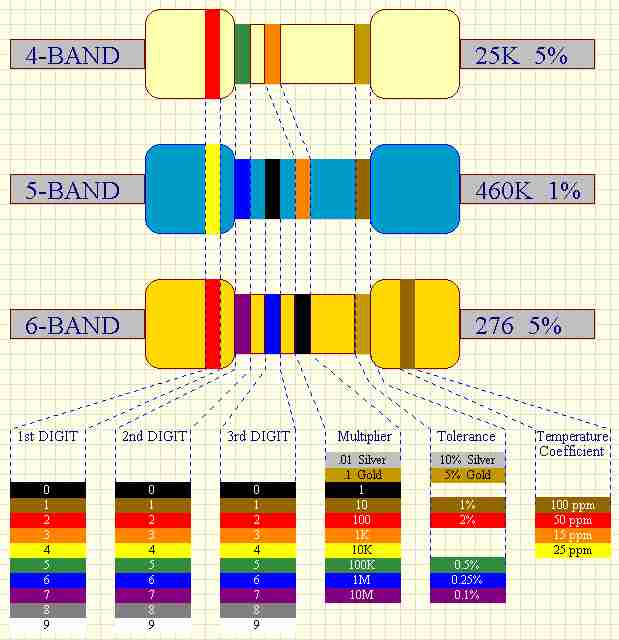

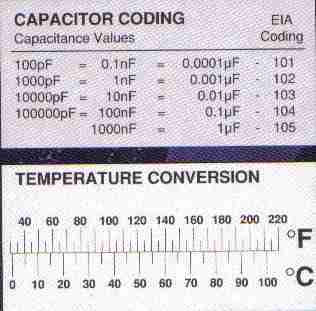

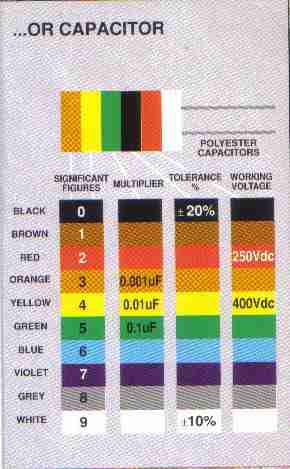

Códigos de cores
Uma
codificação que traz muitas dificuldades aos reparadores de equipamentos
eletrônicos é a usada em resistores de precisão. A seguir, mostramos como ler
esse código de 3 caracteres.
Código EIA-90: Essa codificação consiste num
código de 3 caracteres. Os dois primeiros dígitos dão os três dígitos
significativos da resistência, conforme uma tabela que deve ser consultada e que
é dada a seguir. O terceiro símbolo é uma letra que indica o fator de
multiplicação.
codigo |
valor |
|
codigo |
valor |
|
codigo |
valor |
|
codigo |
valor |
|
codigo |
valor |
|
codigo |
valor |
01 |
100 |
17 |
147 |
33 |
215 |
49 |
316 |
65 |
464 |
81 |
681 | |||||
02 |
102 |
18 |
150 |
34 |
221 |
50 |
324 |
66 |
475 |
82 |
698 | |||||
03 |
105 |
19 |
154 |
35 |
226 |
51 |
332 |
67 |
487 |
83 |
715 | |||||
04 |
107 |
20 |
158 |
36 |
232 |
52 |
340 |
68 |
499 |
84 |
732 | |||||
05 |
110 |
21 |
162 |
37 |
237 |
53 |
348 |
69 |
511 |
85 |
750 | |||||
06 |
113 |
22 |
165 |
38 |
243 |
54 |
357 |
70 |
523 |
86 |
768 | |||||
07 |
115 |
23 |
169 |
39 |
249 |
55 |
365 |
71 |
536 |
87 |
787 | |||||
08 |
118 |
24 |
174 |
40 |
255 |
56 |
374 |
72 |
549 |
88 |
806 | |||||
09 |
121 |
25 |
178 |
41 |
261 |
57 |
383 |
73 |
562 |
89 |
825 | |||||
10 |
124 |
26 |
182 |
42 |
237 |
58 |
392 |
74 |
576 |
90 |
845 | |||||
11 |
127 |
27 |
187 |
43 |
274 |
59 |
402 |
75 |
590 |
91 |
866 | |||||
12 |
130 |
28 |
191 |
44 |
280 |
60 |
412 |
76 |
604 |
92 |
887 | |||||
13 |
133 |
29 |
196 |
45 |
287 |
61 |
422 |
77 |
619 |
93 |
909 | |||||
14 |
137 |
30 |
200 |
46 |
294 |
62 |
432 |
78 |
634 |
94 |
931 | |||||
15 |
140 |
31 |
205 |
47 |
301 |
63 |
442 |
79 |
649 |
95 |
953 | |||||
16 |
143 |
32 |
210 |
48 |
309 |
64 |
453 |
80 |
665 |
96 |
976 |
As letras para o fator de multiplicação são dadas pela seguinte tabela:
letra |
multiplicador |
|
letra |
multiplicador |
F |
100000 |
B |
10 | |
E |
10000 |
A |
1 | |
D |
1000 |
X or S |
0.1 | |
C |
100 |
Y or R |
0.01 |
Exemplos: 22 A =
165 ohms
68C = 49 900 ohms (49,9
k)
43E = 2740000 (2,74 M). .
2% |
|
5% | ||||||||
codigo |
valor |
|
codigo |
valor |
codigo |
valor |
|
codigo |
valor | |
01 |
100 |
13 |
330 |
25 |
100 |
37 |
330 | |||
02 |
110 |
14 |
360 |
26 |
110 |
38 |
360 | |||
03 |
120 |
15 |
390 |
27 |
120 |
39 |
390 | |||
04 |
130 |
16 |
430 |
28 |
130 |
40 |
430 | |||
05 |
150 |
17 |
470 |
29 |
150 |
41 |
470 | |||
06 |
160 |
18 |
510 |
30 |
160 |
42 |
510 | |||
07 |
180 |
19 |
560 |
31 |
180 |
43 |
560 | |||
08 |
200 |
20 |
620 |
32 |
200 |
44 |
620 | |||
09 |
220 |
21 |
680 |
33 |
220 |
45 |
680 | |||
10 |
240 |
22 |
750 |
34 |
240 |
46 |
750 | |||
11 |
270 |
23 |
820 |
35 |
270 |
47 |
820 | |||
12 |
300 |
24 |
910 |
36 |
300 |
48 |
910 |
Exemplos:
C31 = 18000 ohms
5%
D18 = 510 000 ohms 2%.
