 Atende
os canais VHF 4 até 13 com dois modelos
Diagrama
ominidirecional, direcional ou dedicado
Opções de ganho pôr
níveis de empilhamento
|
Capacidade
de "tilt", "null-fill" e operação "split"
Compatível c/ torre de
seção quadrada / triangular
Antena robusta de baixo
peso e carga de vento |
|
Modelo
|
TTPH2
|
TTPH3
|
| Faixa de Freqüência |
TV - canal 4 até 6
|
TV - canal 7 até 13
|
| Polarização |
horizontal
|
| Ganho de potência |
vide tabela "Ganho
vs. Diagrama"
|
| Diagrama horizontal |
ominidirecional,
direcional ou dedicado
|
| Diagrama vertical |
"tilt" e "null
fill" de acordo com os requisitos do cliente
|
| Impedância de entrada |
50 ohms
|
| VSWR máx no canal |
1,1 : 1
|
1,1 : 1
|
| Conector de entrada do
sistema |
EIA 7/8" , 1
5/8" , 3 1/8" , 4 1/16" , 6 1/8"
compatível com a potência máx especificada
|
| Potência máx |
de acordo com os
requisitos do cliente
|
| Dimensões e peso |
vide tabela "Características
Mecânicas" |
| Pressurização |
capacidade de pressurização
plena - CONSULTE
|
| Velocidade do vento |
180 Km/h
|
|
 |
| Material da
antena |
Refletor e radiador rômbico
em aço galvanizado a quente pôr imersão
Fixadores em aço galvanizado / inox
Compatibilidade galvânica entre os vários
componentes da antena
|
| Conexões
Internas |
"Feed-line" com
dielétrico espuma / ar completamente vedado
Cabos coaxiais com dielétrico espuma / ar de alto
desempenho
Divisores e conectores em cobre / latão com
tratamento de prata
|
| Montagem |
Fixação na lateral de
torres de seção quadrada ou triangular pôr intermédio
de grampos U diretamente no chassis da antena ou pôr
ferragem de adaptação - CONSULTE
|
| Aterramento |
Pôr intermédio da própria
estrutura da antena
|
| Embalagem |
Todos os modelos são
fornecidos com as antenas desmontadas, com embalagens
em separado da ferragem da antena, ferragem de adaptação,
cabos e divisores
|
| Variações |
* Pode operar com duas
entradas independentes ("split")
* Configurações acima de 6 níveis de empilhamento
* Configurações dedicadas ou acima de 4 faces -
CONSULTE
|
| |
|
Codificação
 |
|
|
| Ganho
vs. Diagrama TTPH2 e TTPH3(*) |
|
Modelo
|
1 |
2 |
3 |
3t
|
4
|
4a |
 #F
|
TTPH2-#F-1
TTPH2-#F-2
TTPH2-#F-3
TTPH2-#F-4
TTPH2-#F-5
TTPH2-#F-6 |
4.9
10.1
15.1
20.1
25.1
29.9 |
3.5
7.3
10.8
14.0
17.3
20.4 |
2.1
4.4
6.5
8.3
10.1
11.8 |
1.5
3.1
4.5
5.9
7.0
8.2 |
1.5
3.1
4.5
5.8
6.8
7.9 |
2.2
4.5
6.6
8.3
10.1
11.6 |
canal
4
até
6 |
TTPH3-#F-1
TTPH3-#F-2
TTPH3-#F-3
TTPH3-#F-4
TTPH3-#F-5
TTPH3-#F-6 |
5.0
10.1
15.1
20.1
25.1
29.9 |
3.4
7.0
10.4
13.4
16.5
19.5 |
2.1
4.1
6.1
7.9
9.7
11.3 |
1.4
2.9
4.3
5.6
6.9
8.0 |
1.4
2.7
4.0
5.1
6.1
7.0 |
2.1
4.1
6.0
7.8
9.2
10.6 |
canal
7
até
13 |
(*) #F quantidade de
faces ao redor da torre segundo o padrão :
1 - 1x painel azimute @ 0 graus
2 - 2x painéis azimutes @ 0/90 graus
3 - 3x painéis azimutes @ 0/90/180 graus
3t - 3x painéis azimutes @ 0/120/240 graus (torre
triangular)
4 - 4x painéis azimutes @ 0/90/180/270 graus
4a - 4x painéis azimutes @ 0/90/180/270 graus
(assimetria 9/9/41/41)
ganho
em vezes sob dipolo de meia onda na direção de máxima radiação
não considerado redução
do ganho para “tilt” ou “null-fill” - CONSULTE
| Características
Mecânicas - medidas |
|
Modelo
|
AS
|
CR
|
AA
|
L
|
T
|
canal |
TTPH2-#F-1
TTPH2-#F-2
TTPH2-#F-3
TTPH2-#F-4
TTPH2-#F-5
TTPH2-#F-6
|
3,5
7,3
11,1
14,9
18,7
22,5
|
1,75
3,65
5,55
7,45
9,35
11,3
|
3,5 |
2,7 |
<2,8 |
4
até
6 |
TTPH3-#F-1
TTPH3-#F-2
TTPH3-#F-3
TTPH3-#F-4
TTPH3-#F-5
TTPH3-#F-6
|
1,4
2,94
4,48
6,02
7,56
9,1
|
0,7
1,47
2,24
3,01
3,78
4,55
|
1,4 |
1,1 |
<1,3 |
7
até
13 |
|
AS
altura total do sistema em mt
CR centro de radiação em mt
AA altura da antena em mt
L largura da antena em mt
T largura da torre em mt (recomendado)
R reação ao vento em Kg @ 180 Km/h
P peso total da antena (sem suporte) em Kg |
|
| Características
Mecânicas TTPH2-
esforços |
|
Modelo
|
#F |
1 |
2 |
3/3t |
4/4a |
canal |
| TTPH2-#F-1 |
R
P |
316
|
633
252 |
949
378 |
1266
504 |
4
até
6 |
| TTPH2-#F-2 |
R
P |
633
252 |
1266
504 |
1899
756 |
2532
1008 |
| TTPH2-#F-3 |
R
P |
949
378 |
1899
756 |
2848
1134 |
3797
1512 |
| TTPH2-#F-4 |
R
P |
1266
504 |
2532
1008 |
3797
1512 |
5063
2016 |
| TTPH2-#F-5 |
R
P |
1582
630 |
3165
1260 |
4747
1890 |
6329
2520 |
| TTPH2-#F-6 |
R
P |
1899
756 |
3797
1512 |
5696
2268 |
7595
3024 |
O box se refere ao peso de
1x painel TTH2 isolado |
| Características
Mecânicas TTPH3-
esforços |
|
Modelo
|
#F |
1 |
2 |
3/3t |
4/4a |
canal |
| TTPH3-#F-1 |
R
P |
86
|
172
38
|
258
57
|
345
76
|
7
até
13 |
| TTPH3-#F-2 |
R
P |
172
38 |
345
76 |
517
114 |
689
152 |
| TTPH3-#F-3 |
R
P |
258
57 |
517
114 |
775
171 |
1034
228 |
| TTPH3-#F-4 |
R
P |
345
76 |
689
152 |
1034
228 |
1379
304 |
| TTPH3-#F-5 |
R
P |
431
95 |
862
190 |
1292
285 |
1723
380 |
| TTPH3-#F-6 |
R
P |
517
114 |
1034
228 |
1551
342 |
2068
456 |
O box se refere ao peso de
1x painel TTH3 isolado |
|
|

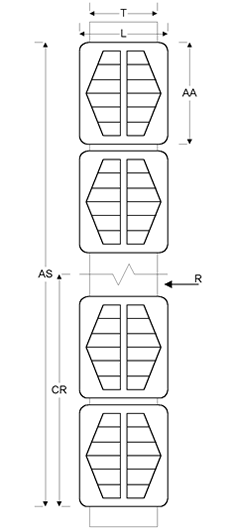

Dimensões TTPH2 (em mm)
|
|
|
|
Dimensões TTPH3 (em mm)
|
|
|
|
