Funcionamento e
polarização
Usos:
Gerador de forma de onda e osciladores

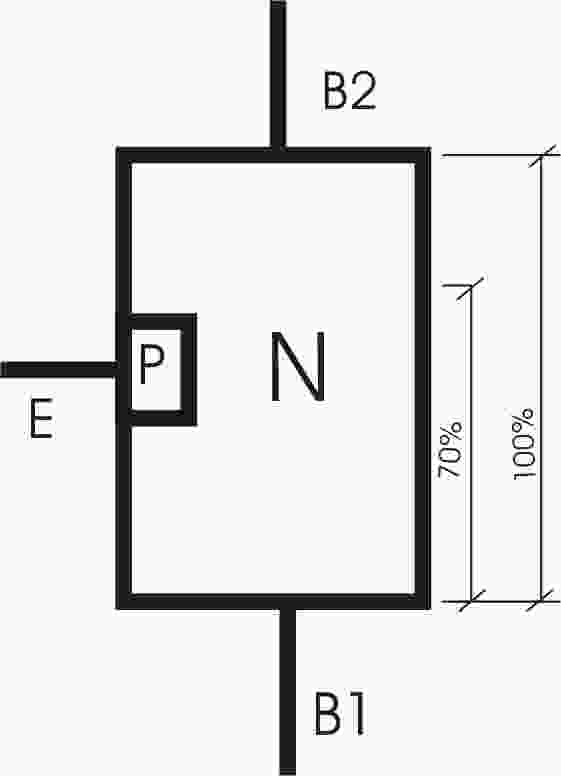

Constituição
interna
O material N é levemente dopado, o que
implica numa elevada resistência
Simbologia
Circuito equivalente
Parâmetros internos
Resistência base à base:
Rbb = Rb1 + Rb2
Relação intrínseca de bloqueio:
n = Rb1 =
Vb1
Rbb Vcc
Obs.: Na prática n varia entre 0,5 a 0,8.
Funcionamento
Para que o circuito seja polarizado
diretamente é necessário que a tensão entre o emissor e
a base1 (B1) seja no mínimo igual a :
Veb1 (tensão entre emissor e base1) = Vd
+ Vb1
Para sabermos o valor de Vb1 basta
voltarmos a expressão que define n:
n = Rb1 = Vb1 n = Vb1
Vb1 = n . Vcc
Rbb Vcc Vcc
Temos então:
Veb = Vd + n . Vcc p/ Vd = 0,5 a
0,7V
A este valor de Veb damos o nome de
tensão de pico, que é aonde acontece o disparo do TUJ.
Chamamos a tensão neste ponto de Vp.
Vp = Veb = Vd + n . Vcc portanto:
Vp = Vd + n . Vcc
A partir desta tensão o TUJ conduz com um
aumento considerável da corrente.

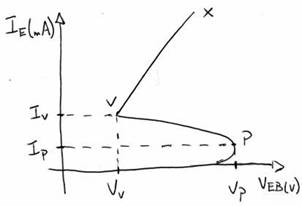

Curva
característica
O disparo ocorre em Vp / Ip.
O final do processo ocorre em Vv / Iv.
Podemos perceber que durante este
intervalo temos um aumento da corrente com uma
diminuição da tensão, o que nos indica uma região de
resistência negativa (condição indicada por V e P).
Do ponto V ao X o TUJ se comporta como um
resistor linear (TUJ saturado).
Para utilizarmos o TUJ em circuitos
osciladores devemos polarizá-los na região de
resistência negativa.
Características do
2N2646
Rbb = 4K7 a 9K1
n = 0,56 a 0,75
Ip = 5microA
Iv = 4mA
Vv = 2,2V
Pinagem
Configuração básica
Funcionamento
Ao ligarmos Vcc o capacitor C começará a
se carregar até que a tensão sobre ele atinja Vd.
Neste instante o TUJ conduz e aparece um
pico de tensão sobre R1 (R1 deve sempre ter um valor
baixo).
Quando a corrente Ie atinge um valor não
suficiente para manter o transistor disparado, o
processo se inicia novamente.
As formas de onda no circuito são as
seguintes:
O tempo de carga pode ser calculado,
aproximadamente, por:
Tempo de carga = Ton = 0,7.R.C
Como o período de descarga é muito menor
que o de carga, podemos dizer que T = Ton e a frequência
será dada por:
F = 1 =
1
T R.C
Dimensionamento do
circuito
R2 = 0,015.Vcc.Rbb.n
Rbb = 10(R1 + R2) então:
R1 = Rbb - R2
10
O resistor de emissor (R ou Re) deve ser
dimensionado para que o TUJ trabalhe na região de
resistência negativa.
* Re máx. = Vcc - Vp onde:
Ip
Vp = tensão de disparo
Ip = corrente de disparo
* corresponde a tensão mínima sobre Re
** Re mín. = Vcc - Vv onde:
Iv
Vv = tensão de fim de disparo
Iv = corrente de fim de disparo
** corresponde a tensão máxima sobre Re
Obs.: Caso Re seja maior que Re máx. não
teremos corrente suficiente para o disparo.
Caso Re seja menor que Re mín. sairemos
da região de resistência negativa e o circuito não
oscilará.
Projeto
Dados:
Rbb = 8K Ohms
Ip = 5microA
n = 0,6
Iv = 4mA
Vd = 0,6V
Vcc = 9V
Vv = 2,2V
C = 100nF
Cálculos
Re mín. = Vcc-Vv = 9 - 2,2
= 1700 Ohms
Iv 4.10
Re máx. = Vcc- Vp = 9 - 6
= 600 Ohms
Ip 5.10
onde:
Vp = Vd + n.Vcc
Vp = 0,6 + (0,6 . 9)
Vp = 6V
R2 = 0,015 . Vcc . Rbb . n
R2 = 0,015 . 9 . 8 . 10 . 0,6
R2 = 648 Ohms
R1 = Rbb - R2
10
R1 = 8000 - 648
10
R1 = 152 Ohms
F mín. =
1
Re máx. . C
F mín. = 1
600.10.100.10
F mín. = 17Hz
F máx. =
1
Re mín. . C
F mín. =
1
1700.100.10
F mín. = 5,88KHz
